明渠式紫外线消毒设备
销量:23
编号: 明渠式紫外线消毒设备
规格: 2x1.5x0.8m
材质: 304/316不锈钢
颜色: 银色
类型: 明渠式紫外线消毒设备
产品详情

明渠详情页 (1).jpg明渠详情页 (2).jpg明渠详情页 (3).jpg明渠详情页 (4).jpg明渠详情页 (5).jpg明渠详情页 (6).jpg明渠详情页 (7).jpg明渠详情页 (8).jpg明渠详情页 (10).jpg明渠详情页 (9).jpg明渠详情页 (11).jpg明渠详情页 (13).jpg明渠详情页 (12).jpg

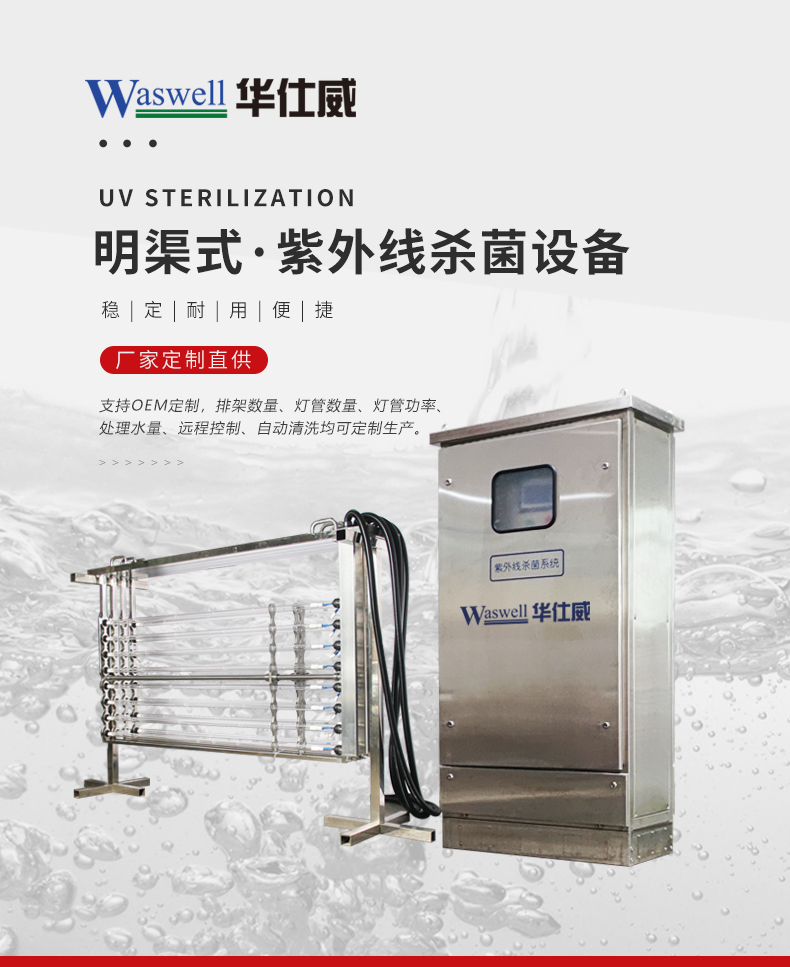

渠式紫外线消毒设备(污水明渠紫外线消毒系统)介绍


     明渠紫外线杀菌器安装于开放式紫外杀菌消毒明渠渠道中,本设备采用GPHHA1554T6L/4P 320W高低压紫外线高汞灯,320W污水杀菌消毒灯使用寿命长,杀菌快速,且效果好等特点。污水明渠紫外线消毒系统安装在明消毒明渠中,在明渠内安放明渠消毒模块,每个模块的所有灯管可设计成4-8支灯管,彼此互相平行距离10cm,并且为均匀排列,保证水流经过紫外灯管模块时,能均匀受到紫外光量均匀照射,以确保彻底稳定杀菌的效果。


       明渠紫外线消毒器主要应用于市政污水处理或工业污水处理的消毒及小区污水处理、中水回用和工业污水消毒等。根据使用情况及结构特点不同,分为平流水渠式和垂直水渠式,水位控制方式分为溢流堰出水方式、无动力拍门水位控制方式及电动堰门控制方式三种。



设备主要技术参数:

设备全称:明渠式紫外线消毒系统

设备型号:HSW-0511-1151

处理水量:1-1000T

标准数量:1个排架8支灯管(按需求定制)

电    压:220(V)

模块防水等级: 消毒模块水下部分IP68,水上部分IP65

结构型式:组合模块式(紫外线消毒模块+电控箱)

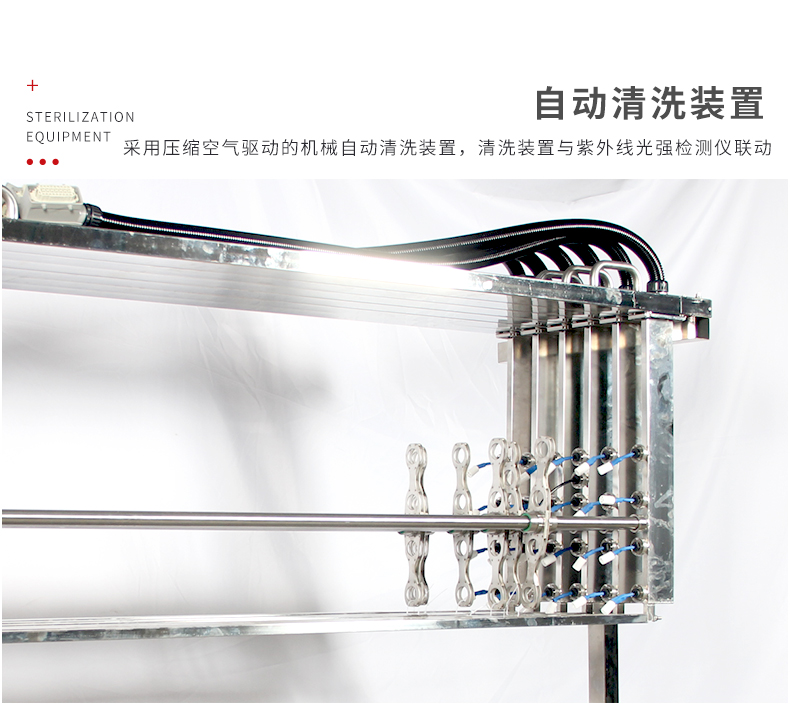

清洗装置传动方式:气动清洗

石英套管密封方式:双层密封

设备安装方式: 消毒模块分列明渠安装,灯管与水流方向平行。

单个模块外形尺寸:2000x1500x80 mm

制造厂商:东莞市华仕威水处理器材有限公司




性能主要参数:

A、在额定流量及进水水质下,灯管达到预期寿命时,系统的紫外线有效剂量不小于20,00mJ/cm2。

B、消毒后出水粪大肠杆菌含量达到《国家城镇污水处理厂污染物排放标准(GB18918-2002)》中一级A标准,即:<1000个/升.

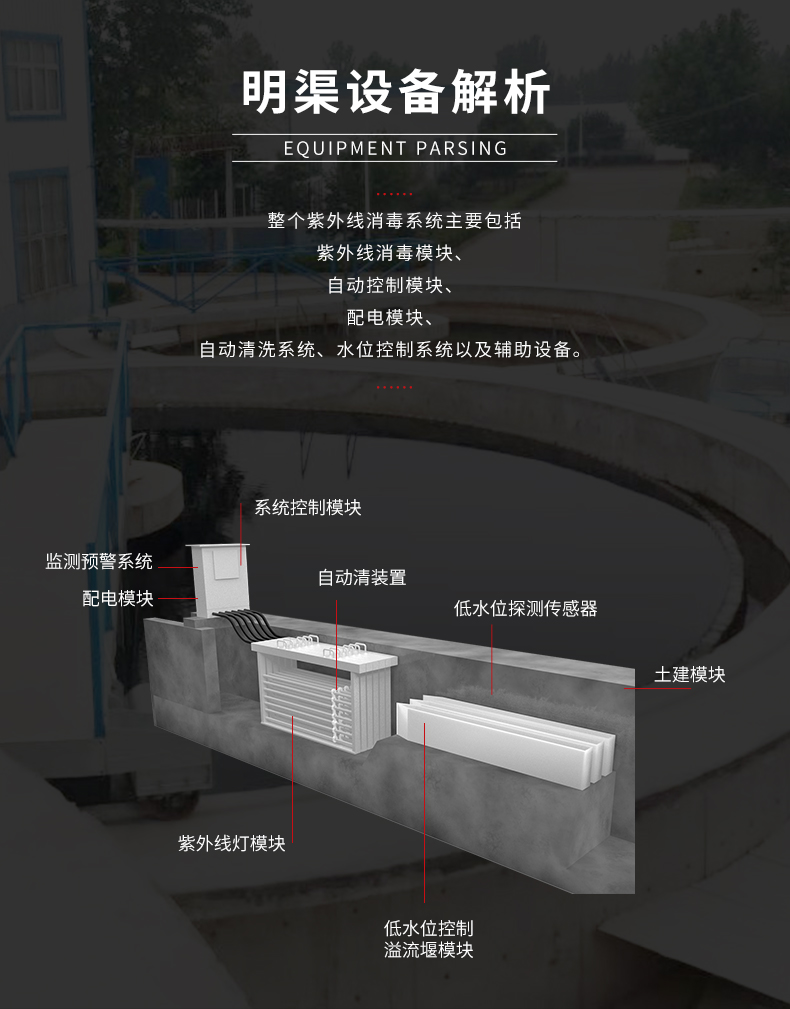

    整个紫外线消毒系统主要包括紫外线消毒模块、自动控制中心、配电中心、自动清洗系统、水位控制系统以及辅助设备。


明渠紫外线杀菌设备总体结构与材质概述

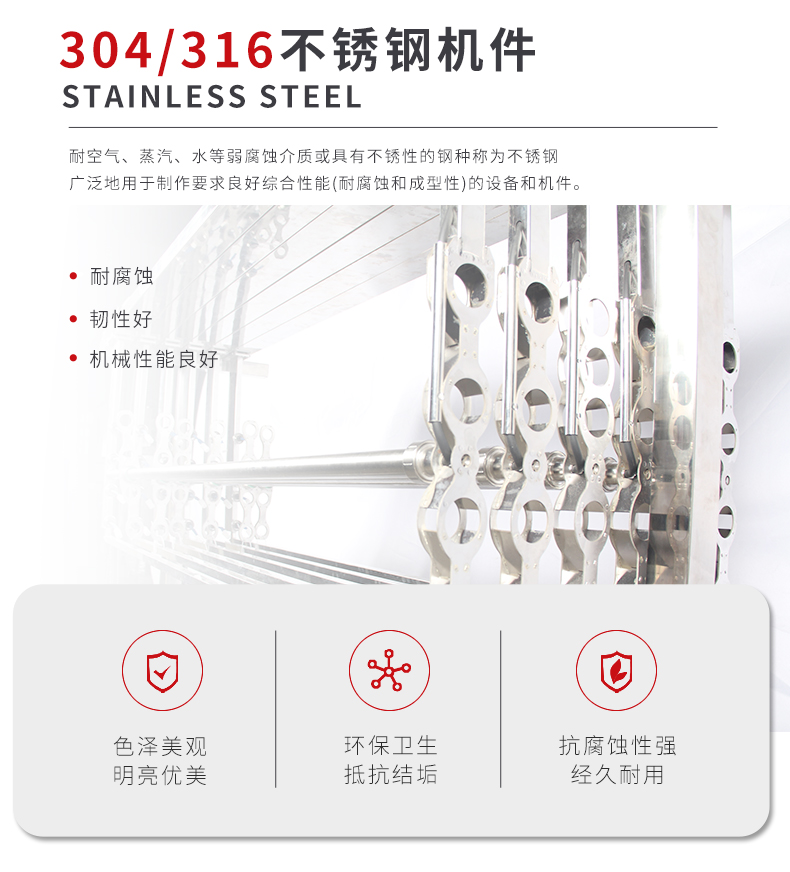

(1)明渠式紫外线消毒模块中所有与水接触的金属为304不锈钢。

(2)系统中供电插座及紫外灯电线敷设均封闭在紫外灯模块组件内,故不会暴露于污水和紫外光水中。

(3)紫外灯管置于石英套管内,可以保护紫外灯管。石英套管完全浸于明渠中,所有的紫外灯管的电极均完全浸没于污水中,灯管的正负电极由污水自然冷却,保证灯管的正负两极在同温下工作。

(4)设备的零部件、备品备件均按设计公差值进行加工,同一产品的零部件可互换。



紫外杀菌消毒灯模块组件

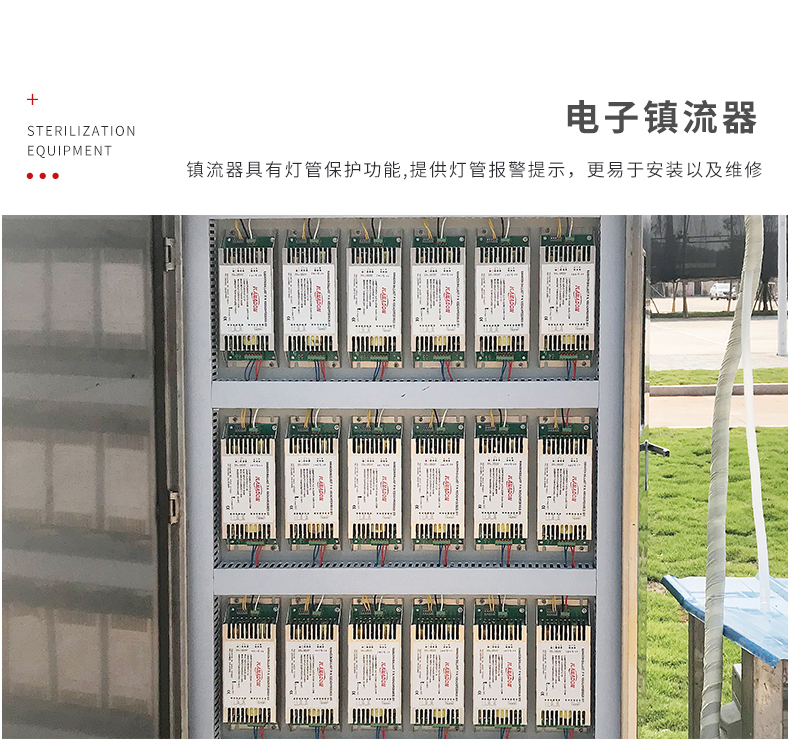

(1)每个紫外灯模块组件包含紫外灯管、套管、模块支架机械自动清洗装置。电子镇流器单独封装置于镇流器柜中。

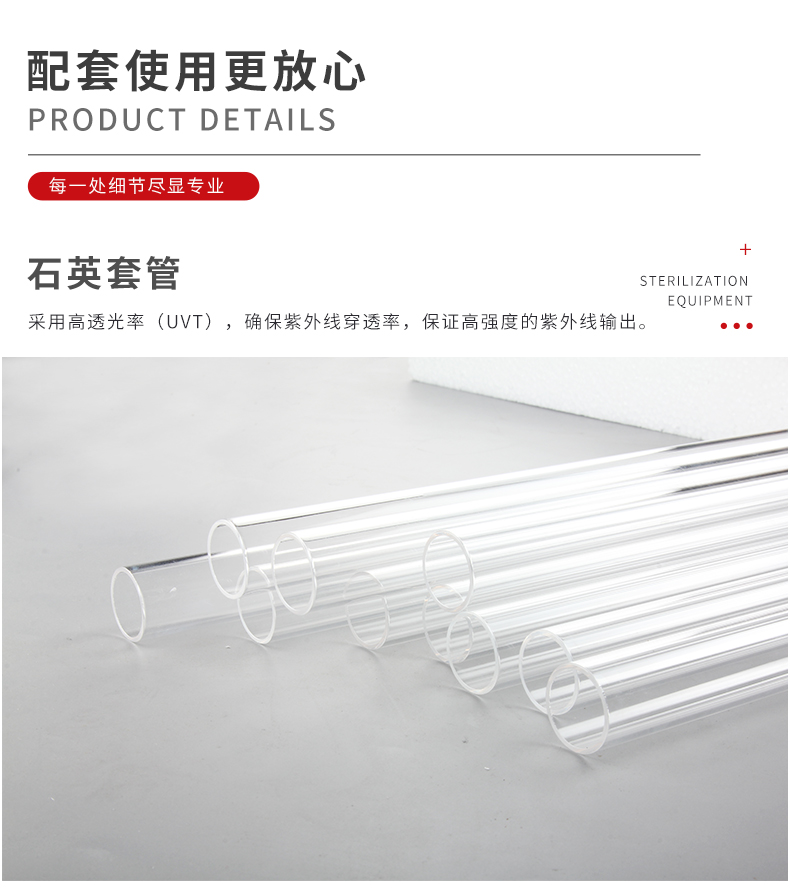

(2)每根紫外灯管单独置于一根单独的石英套管内,套管的一端为闭口端,另一端由灯管密封结构(橡胶机械密封结构)密封。

(3)石英套管由抗紫外材料螺帽和紧压式O型圈定在框架上,并且后部被顶住密封,从而避免石英套管与框架有任何钢性接触,防止石英套管受震动破损。自动清洗时石英套管不会脱出。

(4)石英套管的两端均无伸出紫外灯管排架的框架两边的钢结构的部分,可保证石英套管的安全。

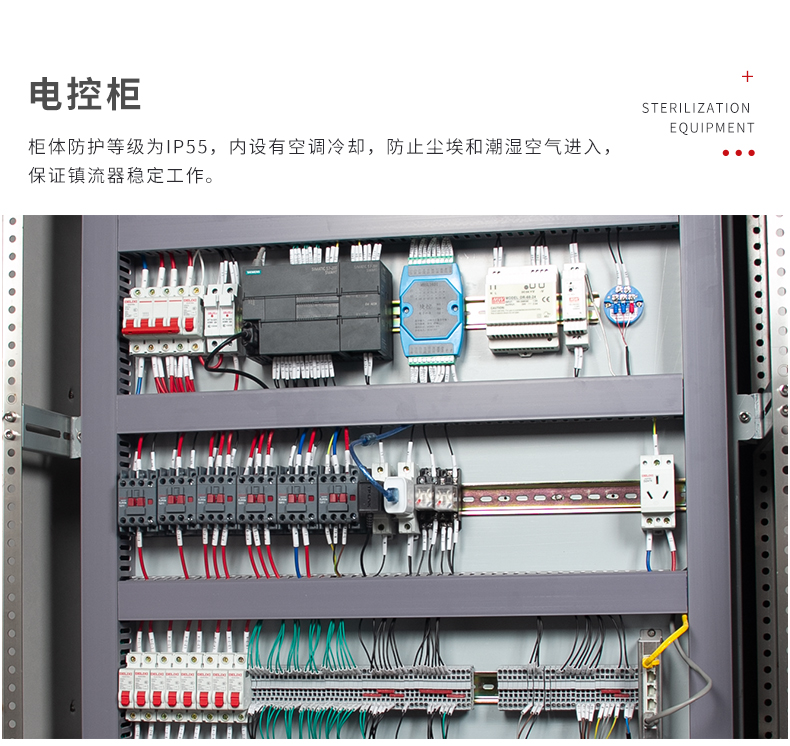

(5)连接灯管的电缆终结于模块上方的镇流器柜中,防护等级不低于IP65,不会渗水。

(6)整个模块支架为304不锈钢制造并安装在明渠的污水上方,紫外灯模块不需紧固可方便地放置在支架上。

(7)本紫外灯管排架从设计上考虑到工厂的操作人员方便更换灯管和石英套管,操作安装以及维修方便。

(8)模块支架项部具有紫外反光板能够防止发生意外时紫外线辐射到明渠外。

(9)每个模块单独设置,并无需拴紧地悬挂在明渠内污水的上方,因此在更换灯管或石英套管时,每个模块能单独被吊起且不影响其他模块。
